Ersa VERSAFLOW3 / 45ウェーブはんだ付け装置ウェーブはんだ付け

最大 PCBサイズ680x 610 mm（オプション1,200 x 610 mm）
ダウンタイムのない製品変更
オンザフライでのはんだ波高測定用のVERSACAM
VERSAFLEXはんだモジュールx / y / z-変数
フラックス、予熱、はんだ付けサイクルの分離による並列プロセス
2つの独立した軸を持つ最大4つのフラックススプレーヘッドの使用（軸ごとに2つのスプレーヘッド）
設計のモジュール性による柔軟なシステム構成
手動ワークステーションまたは周辺機器へのリンクに最適
関連するすべてのプロセスを監視することによる安全なプロセス制御
オフラインプログラミング用のCADAssistant 4
プロセス制御のためのトレーサビリティシステムへのリンク
最先端のユーザーインターフェース：ERSASOFT 5

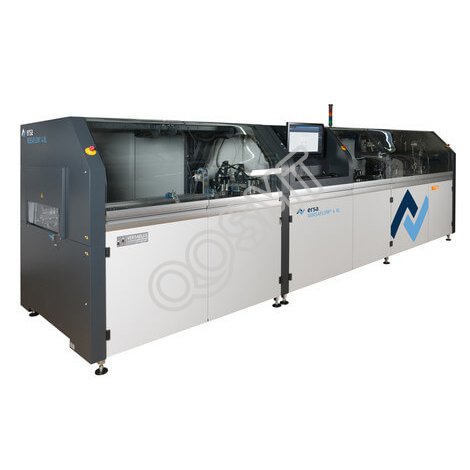

VERSAFLOW 4 XL

最大610x 1,200 mmのプリント回路基板フォーマットは、VERSAFLOW 4 XLを使用して効率的かつ安全にはんだ付けできるため、大規模で高度に統合されたアセンブリまたはLEDアプリケーションに最適なシステムです。完全に新しいVERSAFLUXフラックスモジュールとVERSAFLEXはんだモジュールを備えたVESRAFLOW4 XLは、非常に柔軟性があり、最も多様なはんだジョブを管理します。アプリケーションと必要なスループット要件に応じて、追加の予熱モジュールとはんだモジュールをシステムに統合できます。VERSAFLOW 4 XLの最大構成レベルでは、システムは3つのVERSAFLEXモジュールと4つの予熱モジュールを操作できます。オプションとして、フラックスモジュールの前に予熱モジュールを統合することが可能です。

VERSAFLOW 4 XLは、最大までの小さなアセンブリに興味深いオプションを提供します。330mmの長さ。各モジュールに追加のストッパーがあるため、2つのPCBを別々に同時に処理できます。このオプションにより、システムのスループットが2倍になり、デュアルトラックコンベヤシステムが不要になります。複雑な機械の動きは、直感的なオペレータソフトウェアERSASOFT 5を使用して制御されます。最新の未来志向のCADアシスタント4がこのソフトウェアに統合されているため、はんだパラメータの複雑なプログラミングは過去のものとなりました。

寸法
長さ：4,700 mm
幅：1,800mm
高さ：1,600 mm
コンベアシステム
ローラーコンベヤー
PCB幅50-610mm
PCB長さ127-680mm（1,200 mmオプション）
PCB重量15kg、20 kg（オプション）
フラックスモジュール
2つの独立した軸システムを備えたVERSAFLUXモジュール
高精度スプレーフラクサー
軸あたりのスプレーヘッドの数：最大2
モジュールを予熱する
IR底面（基準）
上面対流（オプション）

はんだモジュール
2つの独立した軸システムを備えたVERSAFLEXはんだモジュール
ミニウェーブ、約 13 kg

オプション：
ボードを直接取り扱うためのローラーコンベヤー
プログラム可能な幅調整
最大 PCB重量：15 kg（重負荷コンベヤー20 kg）
2つの独立した軸システムを備えたVERSAFLUX
軸ごとに最大2つのスプレーヘッドを備えた高精度ドロップジェットフラクサー
モジュールごとに2つの異なるフラックス
最大4つの予熱モジュール
IR予熱器、個別に構成可能な上面対流ヒーター
温度を監視する高温計
2つの独立した軸を持つ最大3つのVERSAFLEXはんだモジュール、軸ごとに1つのはんだポットを搭載
CADアシスタント4
ERSASOFT5を含む MES（製造実行システム）の統合
