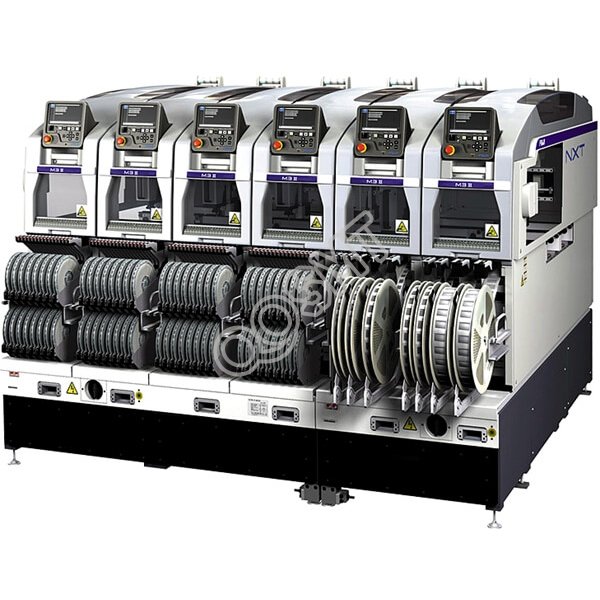

Maszyna Pick and Place FUJI NXT 2 Używany układacz wiórów NXT II

Specyfikacja

FUJI Monter SMT NXT 2 M3II / M6II

M3 II / M6 II: 48mm x 48mm ~ 510mm x 534mm (podwójna szyna manipulacyjna)
48mm x 48mm ~ 610mm x 534mm (pojedynczy tor transportowy)
M6 IISP: 48mm x 48mm ~ 510mm x 520mm (podwójna szyna manipulacyjna)
48mm x 48mm ~ 610mm x 520mm (pojedynczy tor manipulacyjny)

Typ komponentu:
M3 II: MAX 20 (konwersja taśmy 8 mm)
M6 II / M6 IISP: MAX 45 (konwersja taśmy 8 mm)
Dokładność montażu:
H12S / H08 / H04 / OF: ± 0,05 mm (3 sigma) cpk≥1,00
H01 / H02 / G04: ± 0,03 mm (3 sigma) cpk≥1,00
GL: ± 0,10 mm (3 sigma) cpk≥1,00

Zdolność produkcyjna:

H04: 6500 cph; H01: 4200 cph; G04: 6800 cph; OF: M3 II nie można zamontować /

M6 II 3000 cph; GL: 16 363 dph (0,22 s / punkt))

H04: 6000 cph; H01: 3500 cph; G04: 5100 cph; OF: 2800 cph,

GL: 16 363 dph (0,22 s / punkt))

Składniki obiektu:
H12S: 0402 ~ 7,5 mm x 7,5 mm wysokość: MAX 3,0 mm
H08: 0402 ~ 12 mm x 12 mm wysokości: MAX 6,5 mm
H04: 1608 ~ 38mm x 38mm wysokość: MAX13mm
H01 / H02 / OF: 1608 do 74 mm × 74 mm (32 mm × 180 mm) Wysokość: MAX 25,4 mm
G04: 0402 ~ 15,0 mm x 15,0 mm wysokość: MAX 6,5 mm

Dostawa komponentów:
Inteligentny podajnik: odpowiadający 8,12,16,24,32,44,56,72,88 mm szerokości taśmy

Podajnik materiału: 4≤ szerokość elementu≤15mm (6≤ szerokość rury≤18mm),

15≤ szerokość elementu≤32mm (18≤ szerokość rury≤36mm)

Taca: 135,9X322,6mm (standard JEDEC) (Taca M), 276X330mm, 138X330mm (Taca LT)

Rozmiar maszyny:
Podstawa 2MII: 740 (L) x 1934 (W)
Podstawa 4M II: 1390 (dł.) x 1934 (szer.)
Wysokość: 1474 mm (M3 II) 1476 mm (M6 II / M6 IISP
