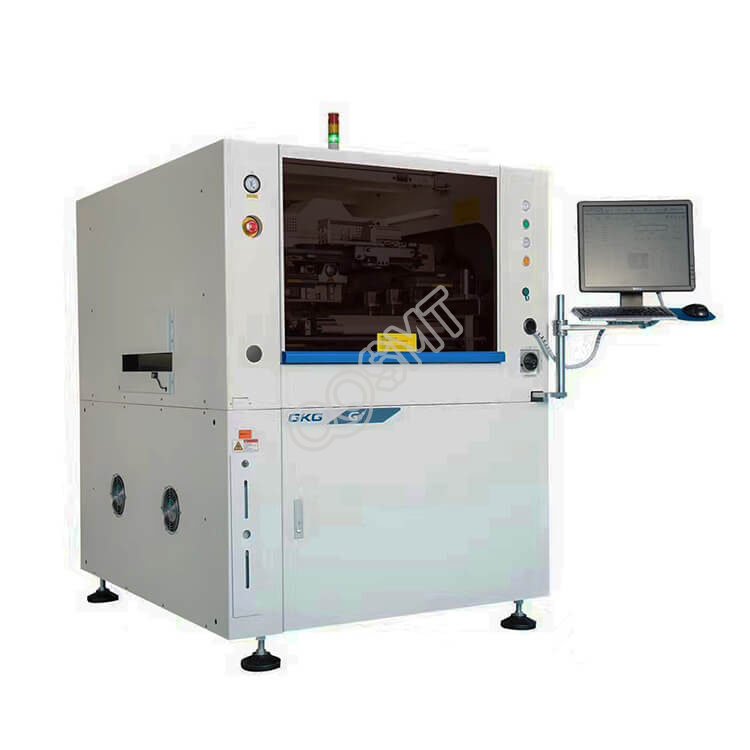

Automatyczna drukarka szablonów GKG G9+

Drukarka szablonowa GKG G9 + SMT, w pełni automatyczna maszyna do drukowania pasty cynowej to wysokiej klasy model do zaawansowanych zastosowań SMT, który może spełnić wymagania procesu drukowania 03015, 0,25 skoku, wysoką precyzję i dużą prędkość.

G9+ to wysoka dokładność i wysoka stabilność w pełni automatycznego druku wizja maszynowa, GKG stosowana w branży SMT to rozwój trend produkcji nowej generacji w pełni automatycznych maszyna drukarska z wiodącą międzynarodową technologią synchroniczną wizja, przetwarzanie wizualne o wysokiej rozdzielczości, wysoka precyzja układ przeniesienia napędu, zgarniacz adaptacyjny zawieszenia.

Specyfikacja:
Precyzyjna automatyczna drukarka pasty lutowniczej serii GKG zaprojektowana z myślą o wysokiej precyzji
drukowanie siatki stalowej lub drukowanie szablonowe w branży SMT.
Rozmiar płytki drukowanej: 50 mm x 50 mm ~ 450 mm x 340 mm;
Grubość PCB: 0,4 mm ~ 6 mm
Obowiązujące rozstawy komponentów
Komponenty SMT, takie jak rezystory, kondensatory, cewki indukcyjne, diody i triody: 03015,01005, 0201, 0402, 0603, 0805, 1206 i inne specyfikacje;
IC: wsparcie SOP, TSOP, TSSOP, opakowanie QFN, min. skok 0,25mm; wsparcie BGA, opakowania CSP,
min. kulka 0,25um;
Obowiązujące typy PCB
Ma zastosowanie do typów PCB telefonu komórkowego, komunikacji, telewizora LCD, STB, kina rodzinnego, elektroniki samochodowej,
medyczny sprzęt zasilający, lotnictwo i kosmonautyka, oprócz ogólnych produktów elektronicznych.

1, cała nowa struktura wiązki X szablonu trzeciej generacji, dodaj operatorów pasty lutowniczej wygodniejsze i dokładniejsze umieszczanie stalowej siatki;
Nowa wiązka momentu obrotowego X, rozwiązuje osadzanie się pasty lutowniczej i kurzu, przedłuża żywotność maszyny;
2, skalowalny na urządzeniu ciśnieniowym, ze względu na łatwe odkształcenie drukowania PCB może sprawić, że tablet wyjdzie, nie trzeba używać nacisku
na chwilę może wrócić ponownie. W zależności od produktu elastyczne użytkowanie
3, cała maszyna wykorzystuje importowaną samosmarującą szynę prowadzącą, szyna prowadząca nie musi dodawać smaru, w ciągu pięciu lat prowadzi bezpłatną konserwację w ciągu pięciu lat.
4, X Y1 Y2 w amerykańskim silniku liniowym HAYDON, japońska precyzyjna śruba napędowa, samosmarująca szyna prowadząca, aby zapewnić dokładność
5, ramka netto Y do automatycznego lokalizowania, może szybko zrealizować automatyczny kontrapunkt szablonu;
6, zakrzywiona wiązka ostrza wykorzystująca stal o wysokiej wytrzymałości, w procesie drukowania, aby zapewnić stabilność głowicy drukującej;
Pływający system skrobaków, unikalne elastyczne urządzenie podtrzymujące, może bardzo dobrze chronić szablon i skrobak w procesie upuszczania skrobaka.
