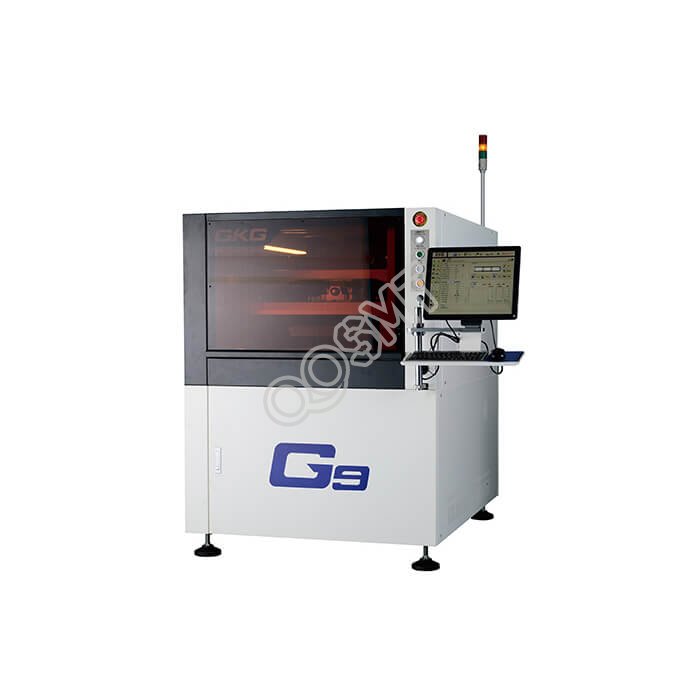

GKG G9 Automatyczna drukarka szablonów SMT Automatyczna drukarka pasty lutowniczej

Drukarka szablonowa GKG G9 SMT W pełni automatyczna - Dobra cena! Dobra jakość! Dobra obsługa! Automatyczna maszyna do drukowania pastą cynową GKG G9 to wysokiej klasy model do wysokiej klasy aplikacji SMT, który może spełnić wymagania procesu drukowania 03015,0,25 skoku, wysokiej precyzji i dużej prędkości.
G9 to wysoka dokładność i wysoka stabilność w pełni automatycznej wizji maszyny drukarskiej, GKG w branży SMT to trend rozwojowy produkcji nowej generacji w pełni automatycznej maszyny drukarskiej z wiodącą na całym świecie technologią synchronicznego widzenia, przetwarzaniem wizualnym o wysokiej rozdzielczości, wysokiej precyzja układu przeniesienia napędu, skrobak adaptacyjny zawieszenia.

Obróbka podłoża	G9
Maksymalny rozmiar planszy	450*340mm
Minimalny rozmiar planszy	50*50mm
Grubość deski	0,4 - 6 mm
Maksymalna waga deski	3 kg
ODSTĘP KRAWĘDZI PŁYTY	2,5 mm
Wysokość deski	15 mm
Wysokość transportowa	900 ± 40 mm
Szybkość transportu	1500 mm/s (maks.)
Kierunek transportu	0 etap
Zacisk deski	Opatentowane górne mocowanie
	mocowanie boczne
	Funkcja adsorpcji
	Kołek magnetyczny
system wspomagający
	wsparcie BIocka
	Ręczny stół góra-dół

Wizja	G9
CCD F0V	10*8mm
Typy znaków FiduciaI	standardowy układ odniesienia_ niestandardowe obrazy
	Podkładka
	Hole
System kamer	Spójrz w górę / w dół struktury optyki
	Cyfrowy aparat CCD
	Dopasowanie wzoru geometrii

Wydajność maszyny	G9
Powtarzaj dokładność pozycji	±12,5umo6g ,CPK≥2,0
Dokładność druku	±18umo6g,CPK≥2,0
Czas cyklu	< 7 . 5 sek
W oparciu o system testowy innej firmy (CTQ) Sprawdź rzeczywistą powtarzalność pozycji drukowania pasty soIder

Parametry drukowania	G9
Maksymalny rozmiar wydruku	530*340mm
odgryźć	0 - 20mm
Tryb drukowania	0ne/Dwa razy
Typ queegee	Gumowo-stalowa ściągaczka BIade (kąt 45/55/60)
Szybkość drukowania	10~200mm/sek
Ciśnienie druku	0,5 ~ 10 kg
Rozmiar ramki szablonu	370*370mm ~ 737*737mm
System informatyczny	System czyszczący typu Krople deszczu
	Wzmocniona absorpcja próżni
	Dry_ wet Odkurzanie w trzech trybach
	Czyszczenie tam iz powrotem

Parametr maszyny	G9
Źródło prądu	Prąd przemienny: 220 ± 10% 50/60 Hz 2,5 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	5 l/min
0 temperatura robocza	-20℃~+45℃
0 Wilgotność robocza	30%~60%
Wymiar maszyny (bez wieży Iight)	1530(wys.)mm
Długość maszyny	1156(L)mm
Szerokość maszyny	1400 (szer.) mm
Masa maszynyOkoło:	Około: 1000 kg
