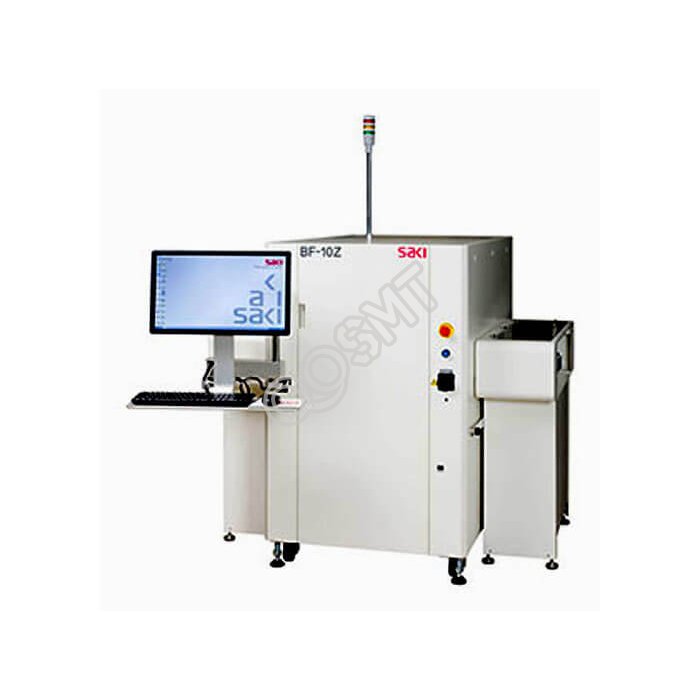

Máquina de inspección de PCB SAKI AOI BF-10Z AOI
Resolución 10μm, 20μm
Tamaño de la placa: 686 W x 870 L mm
Dimensión: 1500x 1360x 1380mm
Tamaño de la placa: 686 W x 870 L mm
Dimensión: 1500x 1360x 1380mm
Nombre de la marca:
SAKI
Modelo:
BF-10Z
Condición:
Nuevo usado
Métodos de pago
El SAKI AOI BF-10Z fue desarrollado especialmente para fabricantes que construyen paneles de tamaño XL, hasta 686 x 870 mm (27,01 x 34,25 pulg.), Para productos como estaciones base de comunicación, ensamblajes de servidor y almacenamiento y paneles traseros LED. El BF-10Z emplea el "Sistema de resolución selectiva" de Saki, que permite a los usuarios operar en modos de escaneo con resolución de 10 µm o 20 µm. Los usuarios pueden seleccionar cualquiera de los modos, eligiendo el que mejor se adapte a las necesidades de precisión y rendimiento. El tiempo de takt del BF-10Z es de 48 segundos en el modo de 10 μm y de 31,5 segundos en el modo de 20 μm.
SAKI AOI BF-10Z en línea de alta resolución y alta velocidad AOI en línea 2D AOI
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII, 500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
AOI 2D en línea
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII,
500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
Tecnología Line Scan AOI para PCB de tamaño XXL
El nuevo sistema de inspección óptica automatizada BF-10Z emplea la exclusiva tecnología Line Scan de Saki para inspeccionar paneles de PCB de hasta 686 x 870 mm (27,01 pulg. X 34,25 pulg.), Un aumento del 40% en el área de escaneado con respecto al modelo XXL anterior de Saki. El BF-10Z es ideal para fabricantes que construyen productos de gran tamaño como estaciones base de comunicación, ensamblajes de servidor y almacenamiento y paneles traseros LED.
Inspección XXL en un espacio compacto
Con el BF-10Z, Saki incorpora un método de escaneo innovador llamado “Multi-threading”. Esto permite que BF-10Z inspeccione paneles de tamaño XXL dentro de su cuerpo compacto, lo que requiere el espacio de piso de producción más pequeño de cualquier sistema de su clase.
TopLight coaxial innovador de Saki : la mejor iluminación para la inspección de soldaduras
Como todos los sistemas AOI 2D de Saki, el nuevo BF-10Z utiliza el poderoso concepto Coaxial Top Light de Saki que ilumina la superficie de la PCB desde 90 grados, ángulo perpendicular. La luz superior coaxial elimina las sombras cuando los componentes más cortos se encuentran junto a otros mucho más altos. Las bibliotecas de componentes creadas con Coaxial TopLight son totalmente transportables, de un lugar a otro, de una placa a otra y de una máquina a otra.
¿Necesita trazabilidad?
Al igual que el resto de la familia AOI 2D de Saki, el BF-10Z puede equiparse con capacidad de lectura de códigos de barras 1D y 2 D (código QR y matriz de datos). Esta opción hace que el seguimiento de ensamblajes y el monitoreo de defectos sean más efectivos y eficientes.
Sistema de resolución selectiva
Para los fabricantes que construyen ensamblajes XXL con componentes ultra pequeños como 0402 (01005) o circuitos integrados de paso de 0,38 mm (0,015 pulg.), Saki ha equipado el nuevo BF-10Z con un potente modo de escaneo con resolución de 10 µm para una inspección precisa del tamaño micro características de estos dispositivos. Cuando funciona en su modo de escaneo con resolución estándar de 10 µm, el BF-10Z aún puede inspeccionar un panel de tamaño máximo en 63 segundos. Cuando se ejecuta en su modo de resolución opcional de 20 µm, el nuevo BF-10Z cuenta con un aumento del 10% en la velocidad de escaneo con respecto al modelo XXL anterior, incluso con su aumento del 60% en el área de escaneo. El tiempo de tacto del BF-10Z para un panel de 686 x 870 mm (27,01 pulg. X 34,25 pulg.) Es de 39 segundos. Ahora los usuarios pueden seleccionar entre cualquiera de los modos de funcionamiento de resolución, eligiendo el que mejor se adapte a sus necesidades de precisión con sus necesidades de rendimiento.
Flexibilidad de tamaño XXL
El BF-10Z cuenta con una abertura de 40 mm (1. 575 pulg.) En los lados superior e inferior, lo que proporciona suficiente espacio para el SMT más grande.
componentes. Esto significa que el BF-10Z se puede instalar en cualquier lugar del proceso de ensamblaje: post-pegado, post-colocación, post-reflujo o después de soldar a mano.
Confíe en el análisis y la gestión de defectos en tiempo real del BF-10Z
La funcionalidad SPC en tiempo real incorporada del BF-10Z le ayuda a combinar una calidad excepcional con una alta productividad para su proceso SMT. Para una mayor eficiencia, conecte el BF-10Z con la familia de mejoras de AOI opcionales de Saki, incluido el BF-Editor (programación fuera de línea), el BF-RP1 (estación de reparación remota), el BF-View (SPC y entorno de gestión de calidad) y el BF- Monitor (plataforma de gestión de procesos AOI)
SAKI AOI BF-10Z en línea de alta resolución y alta velocidad AOI en línea 2D AOI
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII, 500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
Con una resolución superior de 18 μm y una cámara CCD en color de línea de escaneo, BF-Frontier II proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 0201 (0603) montado en alta densidad, así como los circuitos integrados con plomo de paso de 0,4 mm, se inspeccionan y analizan fácilmente.
AOI de alta resolución y alta velocidad en líneaAOI 2D en línea
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII,
500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
Tecnología Line Scan AOI para PCB de tamaño XXL
El nuevo sistema de inspección óptica automatizada BF-10Z emplea la exclusiva tecnología Line Scan de Saki para inspeccionar paneles de PCB de hasta 686 x 870 mm (27,01 pulg. X 34,25 pulg.), Un aumento del 40% en el área de escaneado con respecto al modelo XXL anterior de Saki. El BF-10Z es ideal para fabricantes que construyen productos de gran tamaño como estaciones base de comunicación, ensamblajes de servidor y almacenamiento y paneles traseros LED.
Inspección XXL en un espacio compacto
Con el BF-10Z, Saki incorpora un método de escaneo innovador llamado “Multi-threading”. Esto permite que BF-10Z inspeccione paneles de tamaño XXL dentro de su cuerpo compacto, lo que requiere el espacio de piso de producción más pequeño de cualquier sistema de su clase.
TopLight coaxial innovador de Saki : la mejor iluminación para la inspección de soldaduras
Como todos los sistemas AOI 2D de Saki, el nuevo BF-10Z utiliza el poderoso concepto Coaxial Top Light de Saki que ilumina la superficie de la PCB desde 90 grados, ángulo perpendicular. La luz superior coaxial elimina las sombras cuando los componentes más cortos se encuentran junto a otros mucho más altos. Las bibliotecas de componentes creadas con Coaxial TopLight son totalmente transportables, de un lugar a otro, de una placa a otra y de una máquina a otra.
¿Necesita trazabilidad?
Al igual que el resto de la familia AOI 2D de Saki, el BF-10Z puede equiparse con capacidad de lectura de códigos de barras 1D y 2 D (código QR y matriz de datos). Esta opción hace que el seguimiento de ensamblajes y el monitoreo de defectos sean más efectivos y eficientes.
Sistema de resolución selectiva
Para los fabricantes que construyen ensamblajes XXL con componentes ultra pequeños como 0402 (01005) o circuitos integrados de paso de 0,38 mm (0,015 pulg.), Saki ha equipado el nuevo BF-10Z con un potente modo de escaneo con resolución de 10 µm para una inspección precisa del tamaño micro características de estos dispositivos. Cuando funciona en su modo de escaneo con resolución estándar de 10 µm, el BF-10Z aún puede inspeccionar un panel de tamaño máximo en 63 segundos. Cuando se ejecuta en su modo de resolución opcional de 20 µm, el nuevo BF-10Z cuenta con un aumento del 10% en la velocidad de escaneo con respecto al modelo XXL anterior, incluso con su aumento del 60% en el área de escaneo. El tiempo de tacto del BF-10Z para un panel de 686 x 870 mm (27,01 pulg. X 34,25 pulg.) Es de 39 segundos. Ahora los usuarios pueden seleccionar entre cualquiera de los modos de funcionamiento de resolución, eligiendo el que mejor se adapte a sus necesidades de precisión con sus necesidades de rendimiento.
Flexibilidad de tamaño XXL
El BF-10Z cuenta con una abertura de 40 mm (1. 575 pulg.) En los lados superior e inferior, lo que proporciona suficiente espacio para el SMT más grande.
componentes. Esto significa que el BF-10Z se puede instalar en cualquier lugar del proceso de ensamblaje: post-pegado, post-colocación, post-reflujo o después de soldar a mano.
Confíe en el análisis y la gestión de defectos en tiempo real del BF-10Z
La funcionalidad SPC en tiempo real incorporada del BF-10Z le ayuda a combinar una calidad excepcional con una alta productividad para su proceso SMT. Para una mayor eficiencia, conecte el BF-10Z con la familia de mejoras de AOI opcionales de Saki, incluido el BF-Editor (programación fuera de línea), el BF-RP1 (estación de reparación remota), el BF-View (SPC y entorno de gestión de calidad) y el BF- Monitor (plataforma de gestión de procesos AOI)
| Modelo | SAKI 2D AOI BF-10Z |
| Resolución | 10 μm, 20 μm (sistema de resolución selectiva) |
| Tamaño de la placa |
50 W x 60 L - 686 W x 870 L mm (1,97 W x 2,36 L - 27 W x 34,25 L pulg.) |
| Espesor del tablero | 0,6 - 5,0 mm (0,02 - 0,196 pulg.) |
| Deformación del tablero | 2 mm (0,078 pulg.) O menos |
| Liquidación de PCB | Superior: 40 mm, 1,57 pulg. Abajo: 40 mm, 1.57 pulgadas |
| Soporte de componentes rotados | Disponible para rotación de 0 a 359 ° (unidad de 1 °) |
| Categorías de inspección | Presencia / ausencia, desalineación, lápida, reversa, polaridad, puente, material extraño, ausencia de soldadura, soldadura insuficiente, cable levantado, viruta levantada y defecto de filete. Cada nombre de defecto se puede cambiar libremente por función del sistema. |
| Tiempo de tacto * 1 * 2 |
10 μm: Aprox. 63 seg. 20μm: Aprox. 39 segundos |
| Tiempo de escaneo de imágenes * 1 |
10 μm: Aprox. 15 seg. x 3 20μm: Aprox. 8 seg. x 3 |
| Cámara (procesamiento de imágenes) | Cámara CCD en color de línea |
| Encendiendo | Sistema de iluminación LED |
| Método del transportador de transferencia | Transferencia de cinta plana |
| Altura del transportador de transferencia | 880 - 920 mm (34,65 - 36,22 pulg.) |
| Ajuste del ancho del transportador de transferencia | Manual |
| Sistema operativo | Versión en inglés de Windows XP |
| Sistema opcional | BF-Editor / BF-RP1 / BF-Monitor / BF-View |
| Opcional | Reconocimiento de códigos de barras 2D, impresora de diario, ajuste automático del ancho del transportador de transferencia |
| Requisito de energía eléctrica | Monofásico ～ 100-120V / 200V-240V +/- 10%, 50 / 60Hz, 800VA |
| Requisito de aire | 0.5MPa, 5L / min (ANR), 73PSI, 0.18CFM |
| Entorno de uso |
15 ° C (59F) - 30 ° C (86F) / 15 - 80% RH (sin condensación) |
| Nivel de ruido | 58,3 dB |
| Dimensiones An x Pr x Al | 1500 W x 1360 D x 1380 H mm (59,06 W x 53,54 D x 54,33 H pulg.) |
| Peso | Aprox. 530 kg (1168 libras) |
| (* 1) Si el tamaño de una placa de circuito impreso es menor que 686 W x 870 L mm (27 W x 34,25 L pulg.), El tiempo de escaneo de la imagen será menor que estos valores. El proceso de sombreado se realiza cuando se carga una placa de circuito impreso en la máquina. | |
