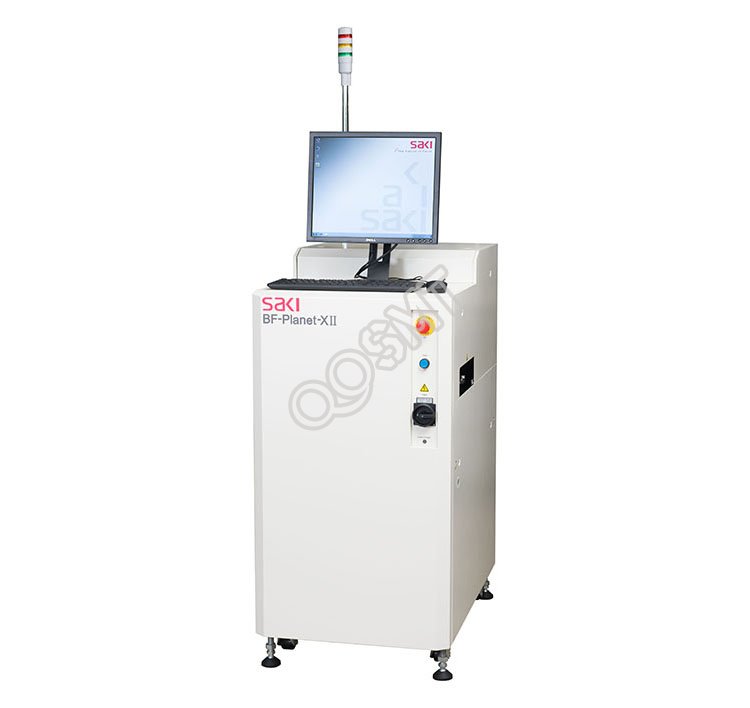

Máquina SAKI 2D AOI BF-Planet-X II SMT AOI
Resolución
10μm
Tamaño de la placa: 330x250 mm Dimensión: 600 × 915 × 1270 mm
10μm
Tamaño de la placa: 330x250 mm Dimensión: 600 × 915 × 1270 mm
Nombre de la marca:
SAKI
Modelo:
BF-Planet-X II
Condición:
Usó
Métodos de pago
Para tableros de tamaño M, este modelo en línea, de alta velocidad y que ahorra espacio, con solo 60 cm de ancho, tiene la huella más pequeña de su clase. Maneja placas de 330x250 mm y las escanea en solo 4 segundos.
BF-PLANET XII
Al emplear un sistema óptico de lente telecéntrica de gran tamaño, BF-Planet-XII proporciona resultados de inspección precisos y estables con una resolución de 10um. Las máquinas corrigen el brillo en toda la muestra y compensan la aberración de posición en tiempo real mientras se escanea la imagen, lo que contribuirá a una capacidad de imagen estable a lo largo del tiempo. Además, se encuentran disponibles una variedad de algoritmos y tipos de iluminación para hacer frente a una amplia gama de requisitos de inspección en la industria.
Se proporcionan múltiples capacidades de manejo de datos, como cambiar la configuración mediante la lectura de códigos de barras y la salida de datos al servidor de datos de los clientes para hacer frente a los requisitos de la línea de manera flexible.
Sistema de imágenes de alta resolución
Con una resolución superior de 10 μm y una cámara CCD en color de línea de escaneo, BF-Planet-XII proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 01005 (0402) montado en alta densidad, así como los circuitos integrados con un paso de plomo de 0,4 mm, se inspeccionan y analizan fácilmente.
Alto rendimiento
BF-Planet-XII tiene el sistema de escaneo alternativo original de Saki que captura varias imágenes de iluminación en un escaneo. El sistema de captura de color recientemente desarrollado permite hacer que la velocidad de escaneo sea dos veces más rápida que el modelo anterior. Solo se necesitan 9 segundos para capturar una placa de tamaño M [250 mm
× 330 mm]. El tiempo total de tacto, incluida la inspección, también se redujo drásticamente.
Ventaja de la inspección visual de escaneo lineal
Los componentes adicionales en la placa solo se pueden detectar configurando una ventana de inspección en toda la placa. Se realiza con la ventaja del método de escaneo de líneas.
Luz de techo coaxial
El estado de la soldadura se inspecciona mediante la irradiación de iluminación de techo coaxial. La inspección no se ve afectada por la sombra de los componentes altos vecinos, por lo tanto, la misma biblioteca está disponible en cualquier lugar del tablero.
Nueva interfaz
La interfaz de usuario renovada facilita la configuración de los datos de inspección mediante el uso de la biblioteca estándar de Saki preinstalada. Y opcional nuevo
función KPK, que encuentra la diferencia entre la superficie de
la placa y la superficie del componente de forma automática, simplifica la detección de un componente faltante. Esto permite reducir el tiempo de toma de datos de inspección al iniciar la producción.
FlexibilidadBF-Planet-XII tiene un espacio libre de 40 mm en la parte superior de la placa y 40 mm en la parte inferior. Permite la mayoría de las placas de circuito impreso con componentes altos. Además, BF-Planet-XII se puede utilizar en cualquier etapa del proceso de producción de PCB, desde postimpresión, postmontaje y postflujo / reflujo, o montaje manual.
Trazabilidad
La función opcional de BF-Planet-XII permite leer todo tipo de códigos de barras y códigos 2D en el tablero. La salida de la inspección se informa con el número de código. Permite el manejo sencillo de datos SPC y la gestión de datos de registro en las líneas de fabricación.
BF-PLANET XII
Al emplear un sistema óptico de lente telecéntrica de gran tamaño, BF-Planet-XII proporciona resultados de inspección precisos y estables con una resolución de 10um. Las máquinas corrigen el brillo en toda la muestra y compensan la aberración de posición en tiempo real mientras se escanea la imagen, lo que contribuirá a una capacidad de imagen estable a lo largo del tiempo. Además, se encuentran disponibles una variedad de algoritmos y tipos de iluminación para hacer frente a una amplia gama de requisitos de inspección en la industria.
Se proporcionan múltiples capacidades de manejo de datos, como cambiar la configuración mediante la lectura de códigos de barras y la salida de datos al servidor de datos de los clientes para hacer frente a los requisitos de la línea de manera flexible.
Sistema de imágenes de alta resolución
Con una resolución superior de 10 μm y una cámara CCD en color de línea de escaneo, BF-Planet-XII proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 01005 (0402) montado en alta densidad, así como los circuitos integrados con un paso de plomo de 0,4 mm, se inspeccionan y analizan fácilmente.
Alto rendimiento
BF-Planet-XII tiene el sistema de escaneo alternativo original de Saki que captura varias imágenes de iluminación en un escaneo. El sistema de captura de color recientemente desarrollado permite hacer que la velocidad de escaneo sea dos veces más rápida que el modelo anterior. Solo se necesitan 9 segundos para capturar una placa de tamaño M [250 mm
× 330 mm]. El tiempo total de tacto, incluida la inspección, también se redujo drásticamente.
Ventaja de la inspección visual de escaneo lineal
Los componentes adicionales en la placa solo se pueden detectar configurando una ventana de inspección en toda la placa. Se realiza con la ventaja del método de escaneo de líneas.
Luz de techo coaxial
El estado de la soldadura se inspecciona mediante la irradiación de iluminación de techo coaxial. La inspección no se ve afectada por la sombra de los componentes altos vecinos, por lo tanto, la misma biblioteca está disponible en cualquier lugar del tablero.
Nueva interfaz
La interfaz de usuario renovada facilita la configuración de los datos de inspección mediante el uso de la biblioteca estándar de Saki preinstalada. Y opcional nuevo
función KPK, que encuentra la diferencia entre la superficie de
la placa y la superficie del componente de forma automática, simplifica la detección de un componente faltante. Esto permite reducir el tiempo de toma de datos de inspección al iniciar la producción.
FlexibilidadBF-Planet-XII tiene un espacio libre de 40 mm en la parte superior de la placa y 40 mm en la parte inferior. Permite la mayoría de las placas de circuito impreso con componentes altos. Además, BF-Planet-XII se puede utilizar en cualquier etapa del proceso de producción de PCB, desde postimpresión, postmontaje y postflujo / reflujo, o montaje manual.
Trazabilidad
La función opcional de BF-Planet-XII permite leer todo tipo de códigos de barras y códigos 2D en el tablero. La salida de la inspección se informa con el número de código. Permite el manejo sencillo de datos SPC y la gestión de datos de registro en las líneas de fabricación.
| Modelo | SAKI 2D AOI BF-Planet-XII |
| Resolución | 10μm |
| Tamaño de la placa | 50 × 60 - 250 × 330 mm, 2 × 2.4 - 10 × 13 pulg. |
| Espesor del tablero | 0,6 - 3,2 mm, 24 - 126 mil |
| Deformación del tablero | +/- 2 mm, 79 milésimas de pulgada |
| Liquidación de PCB | Superior: 40 mm, 1,57 pulg. Abajo: 40 mm, 1.57 pulgadas |
| Soporte de componentes rotados | Disponible para rotación de 0 a 359 ° (unidad de 1 °) |
| Categorías de inspección | Presencia / ausencia, desalineación, lápida, reversa, polaridad, puente, material extraño, ausencia de soldadura, soldadura insuficiente, cable levantado, viruta levantada y defecto de filete. Cada nombre de defecto se puede cambiar libremente por función del sistema. |
| Tiempo de tacto * 1 * 2 | Aprox. 18 seg. (250 × 330 mm) |
| Tiempo de escaneo de imágenes * 1 | Aprox. 9 seg. (250 × 330 mm) |
| Cámara (procesamiento de imágenes) | Cámara CCD en color de línea |
| Encendiendo | Sistema de iluminación LED |
| Método del transportador de transferencia | Transferencia de cinta plana |
| Altura del transportador de transferencia | 900 +/- 20 mm, 36 +/- 0,8 pulgadas |
| Ajuste del ancho del transportador de transferencia | Manual |
| Sistema operativo | Versión en inglés de Windows XP |
| Sistema opcional | BF-Editor / BF-RP1 / BF-Monitor / BF-View |
| Opcional | Reconocimiento de códigos de barras 2D, impresora de diario, ajuste automático del ancho del transportador de transferencia |
| Requisito de energía eléctrica | Monofásico ～ 100 - 120V / 200 - 240V +/- 10%, 50 / 60Hz, 500VA |
| Requisito de aire | 0.5MPa, 5L / min (ANR), 73PSI, 0.18CFM |
| Entorno de uso |
15 ° C (59F) - 30 ° C (86F) / 15 - 80% RH (sin condensación) |
| Nivel de ruido | 57,5 dB |
| Dimensiones An x Pr x Al |
600 × 915 × 1270 mm, 24 × 36 × 50 pulgadas |
| Peso | Aprox. 275 kg, 607 libras |
|
* 1 Si el tamaño de la PCB es menor que 250x330 mm, el tiempo de escaneo de la imagen será menor que estos valores. * 2 Incluido el tiempo de escaneo de imágenes. |
|
