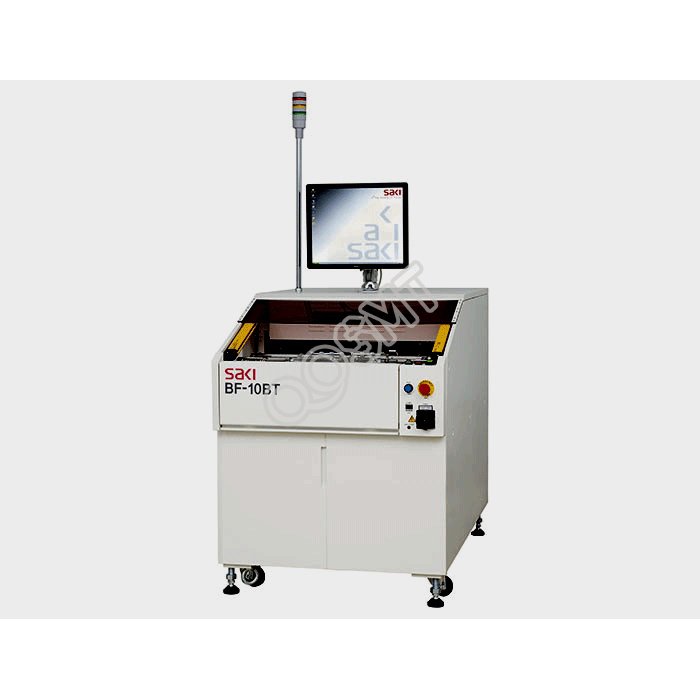

SAKI 2D AOI BF-10BT AOI attrezzatura di ispezione
Dimensioni cartone 50 x 50 - 250 x 330
mm Spessore cartone 0,6 mm - 3,2 mm
Dimensioni 850× 1405× 1130
mm Spessore cartone 0,6 mm - 3,2 mm
Dimensioni 850× 1405× 1130
Marchio:
SAKI
Modello:
BF-10BT
Condizione:
Nuovo / Usato
Modalità di pagamento
La macchina definitiva per l'ispezione PCB su entrambi i lati, il sistema robusto e altamente ripetibile del BF-10BT è costruito per un funzionamento continuo 24 ore su 24, 7 giorni su 7. Il sistema ispeziona entrambi i lati del PCB in un unico processo con una risoluzione di 10μm. Ispeziona componenti da 01005 pollici (0402 mm) e rileva sfere di saldatura fino a 150 μm con alta velocità e capacità di gestione dei dati superiori. È perfetto per l'ispezione finale, l'ispezione del foro passante dopo la saldatura ad onda o selettiva o l'ispezione manuale.
La serie di macchine di ispezione offline può contribuire direttamente a migliorare la produttività della linea con tempi di contatto più brevi.
Utilizzando il sistema ottico dell'obiettivo telecentrico, BF-10BT fornisce risultati di ispezione accurati e stabili. Sistema di ispezione ottica automatizzato su entrambi i lati off-line
BF-10BT è il sistema di ispezione ottica automatizzato che ispeziona contemporaneamente entrambi i lati dei PCB a doppia faccia. Per questo motivo il sistema raggiunge la stessa velocità di ispezione dei sistemi di ispezione a lato singolo. È dotato di due telecamere per la scansione su ciascun lato di un PCB utilizzando l'esclusiva tecnologia di scansione alternativa di Saki. Ha una distanza di 40 mm su entrambi i lati; pertanto è adatto per il processo di ispezione finale dopo l'assemblaggio di tutti i componenti.
Panoramica della macchina
Il BF-10BT è stato sviluppato per l'ispezione di fine linea, esegue un'ispezione ottica automatica simultanea di entrambi i lati del PCB. Ispeziona completamente sia le parti SMD che quelle posizionate a mano, incluso il PTH.BF-10BT, in grado di rilevare i difetti trascurati dai processi precedenti e migliorare la qualità dei tuoi prodotti.
Ispeziona simultaneamente entrambi i lati dei PCB
BF-10BT è il sistema di ispezione ottica automatizzato che ispeziona contemporaneamente entrambi i lati dei PCB a doppia faccia. Per questo motivo il sistema raggiunge la stessa velocità di ispezione dei sistemi di ispezione a lato singolo. È dotato di due telecamere per la scansione per ogni lato di un PCB utilizzando l'esclusiva tecnologia di scansione alternativa di Saki. Ha una distanza di 40 mm su entrambi i lati; pertanto è adatto per il processo di ispezione finale dopo l'assemblaggio di tutti i componenti.
Ridurre il processo di ispezione
In un processo di montaggio PCB su due lati, potrebbero verificarsi difetti sul lato A durante il processo di montaggio del lato B. Per trovare tali difetti, sono generalmente necessarie due macchine di ispezione e un flipper PCB per il processo di ispezione finale. L'installazione di BF-10BT integra tutti questi sistemi in uno.
Adatto per l'ispezione finale
Il processo BF-10BT è in grado di ispezionare entrambi i lati contemporaneamente ad alta velocità. È una soluzione adatta per il processo finale. Tuttavia, è anche una soluzione per l'accettazione del post di ispezione SMD prima del processo di assemblaggio del back-end.
Luce ambientale coassiale
La condizione di saldatura è controllata dall'irradiazione illuminante dell'illuminazione ambientale coassiale. Con l'utilizzo dell'illuminazione coassiale non si generano ombre e l'ispezione non viene influenzata dall'ombra dei componenti alti vicini. Pertanto, la stessa libreria è completamente utilizzabile in qualsiasi posizione della scheda
Gestione e analisi delle defezioni in tempo reale
Con la funzione di visualizzazione SPC in tempo reale, BF-10BT fornisce la gestione della produzione in tempo reale consentendo produttività e qualità efficienti. Può essere collegato in rete con un'ampia gamma di sistemi opzionali (BF-Editor/BF-RP1/BF-View) per fornire programmazione off-line, rilavorazione senza carta e cronologia delle ispezioni.
Sistema di imaging ad alta risoluzioneCon una risoluzione di 10 μm, BF-10BT fornisce un'ispezione accurata e stabile di chip da 0402 mm (01005 in.). Il sistema di acquisizione del colore di nuova concezione impiega solo 8 secondi per scansionare cartone di formato M (250 x 330 mm, 10 x 13 pollici).
Vantaggio dell'ispezione visiva a scansione lineare
I componenti aggiuntivi su un PCB possono essere rilevati impostando una sola finestra di ispezione per l'intera scheda. Questo vantaggio è offerto grazie alla nostra tecnologia di acquisizione dell'immagine in linea che consente di rilevare eventuali danni come graffi, sfere di saldatura o contaminazione sul lato A derivanti dall'assemblaggio del lato B.
Operabilità migliorata
Oltre al "Pulsante Start", BF-10BT è dotato di "Pulsante OK /NG" in modo che l'operatore non debba utilizzare tastiera o mouse durante il suo funzionamento automatico
La serie di macchine di ispezione offline può contribuire direttamente a migliorare la produttività della linea con tempi di contatto più brevi.
Utilizzando il sistema ottico dell'obiettivo telecentrico, BF-10BT fornisce risultati di ispezione accurati e stabili. Sistema di ispezione ottica automatizzato su entrambi i lati off-line
BF-10BT è il sistema di ispezione ottica automatizzato che ispeziona contemporaneamente entrambi i lati dei PCB a doppia faccia. Per questo motivo il sistema raggiunge la stessa velocità di ispezione dei sistemi di ispezione a lato singolo. È dotato di due telecamere per la scansione su ciascun lato di un PCB utilizzando l'esclusiva tecnologia di scansione alternativa di Saki. Ha una distanza di 40 mm su entrambi i lati; pertanto è adatto per il processo di ispezione finale dopo l'assemblaggio di tutti i componenti.
Panoramica della macchina
Il BF-10BT è stato sviluppato per l'ispezione di fine linea, esegue un'ispezione ottica automatica simultanea di entrambi i lati del PCB. Ispeziona completamente sia le parti SMD che quelle posizionate a mano, incluso il PTH.BF-10BT, in grado di rilevare i difetti trascurati dai processi precedenti e migliorare la qualità dei tuoi prodotti.
Ispeziona simultaneamente entrambi i lati dei PCB
BF-10BT è il sistema di ispezione ottica automatizzato che ispeziona contemporaneamente entrambi i lati dei PCB a doppia faccia. Per questo motivo il sistema raggiunge la stessa velocità di ispezione dei sistemi di ispezione a lato singolo. È dotato di due telecamere per la scansione per ogni lato di un PCB utilizzando l'esclusiva tecnologia di scansione alternativa di Saki. Ha una distanza di 40 mm su entrambi i lati; pertanto è adatto per il processo di ispezione finale dopo l'assemblaggio di tutti i componenti.
Ridurre il processo di ispezione
In un processo di montaggio PCB su due lati, potrebbero verificarsi difetti sul lato A durante il processo di montaggio del lato B. Per trovare tali difetti, sono generalmente necessarie due macchine di ispezione e un flipper PCB per il processo di ispezione finale. L'installazione di BF-10BT integra tutti questi sistemi in uno.
Adatto per l'ispezione finale
Il processo BF-10BT è in grado di ispezionare entrambi i lati contemporaneamente ad alta velocità. È una soluzione adatta per il processo finale. Tuttavia, è anche una soluzione per l'accettazione del post di ispezione SMD prima del processo di assemblaggio del back-end.
Luce ambientale coassiale
La condizione di saldatura è controllata dall'irradiazione illuminante dell'illuminazione ambientale coassiale. Con l'utilizzo dell'illuminazione coassiale non si generano ombre e l'ispezione non viene influenzata dall'ombra dei componenti alti vicini. Pertanto, la stessa libreria è completamente utilizzabile in qualsiasi posizione della scheda
Gestione e analisi delle defezioni in tempo reale
Con la funzione di visualizzazione SPC in tempo reale, BF-10BT fornisce la gestione della produzione in tempo reale consentendo produttività e qualità efficienti. Può essere collegato in rete con un'ampia gamma di sistemi opzionali (BF-Editor/BF-RP1/BF-View) per fornire programmazione off-line, rilavorazione senza carta e cronologia delle ispezioni.
Sistema di imaging ad alta risoluzioneCon una risoluzione di 10 μm, BF-10BT fornisce un'ispezione accurata e stabile di chip da 0402 mm (01005 in.). Il sistema di acquisizione del colore di nuova concezione impiega solo 8 secondi per scansionare cartone di formato M (250 x 330 mm, 10 x 13 pollici).
Vantaggio dell'ispezione visiva a scansione lineare
I componenti aggiuntivi su un PCB possono essere rilevati impostando una sola finestra di ispezione per l'intera scheda. Questo vantaggio è offerto grazie alla nostra tecnologia di acquisizione dell'immagine in linea che consente di rilevare eventuali danni come graffi, sfere di saldatura o contaminazione sul lato A derivanti dall'assemblaggio del lato B.
Operabilità migliorata
Oltre al "Pulsante Start", BF-10BT è dotato di "Pulsante OK /NG" in modo che l'operatore non debba utilizzare tastiera o mouse durante il suo funzionamento automatico
| Modello | SAKI 2D AOI BF-10BT |
| Risoluzione | 10μm |
| Dimensione della scheda | 50 x 50 mm - 250 x 330 mm |
| Spessore della scheda | 0,6 mm - 3,2 mm |
| Ordito bordo | +/-1mm |
| Liquidazione PCB | Superiore: 40 mm, 1,57 pollici. In basso: 40 mm (* 1) |
| Supporto per componenti ruotati | Disponibile per rotazione 0 - 359° (unità di 1°) |
| Categorie di ispezione | Presenza/assenza, disallineamento, lapide, inversione, polarità, ponte, materiale estraneo, assenza di saldatura, saldatura insufficiente, cavo sollevato, truciolo sollevato e difetto di raccordo. Ogni nome di difetto può essere cambiato liberamente dalla funzione di sistema. |
| Tempo di tatto | ca. 14 sec.(*2) (*3) (250×330mm) |
| Tempo di scansione dell'immagine | ca. 8 sec.(*2) (250×330mm) |
| Fotocamera (elaborazione delle immagini) | Telecamera CCD a colori linea |
| Illuminazione | Sistema di illuminazione a LED |
| Metodo del trasportatore di trasferimento | Trasferimento a cinghia piatta |
| Altezza del trasportatore di trasferimento | 900 +/- 20 mm, 36 +/- 0.8 pollici |
| Regolazione della larghezza del trasportatore di trasferimento | Manuale |
| Sistema operativo | Windows XP versione inglese |
| Sistema opzionale | BF-Editor / BF-RP1 / BF-Monitor / BF-View |
| Opzionale | Riconoscimento di codici a barre 2D, stampante per giornali, BlackLight (ispezione del rivestimento conforme) (*4) |
| Fabbisogno di energia elettrica | Monofase ～100-120V/200 a 240V+/-10%, 50/60Hz, 800VA |
| Fabbisogno d'aria | 0,5MPa, 5L/min (ANR), 73PSI, 0,18CFM |
| Ambiente di utilizzo |
15°C(59F) - 30°C(86F) / 15 - 80% RH (senza condensa) |
| Livello di rumore | 58,3 dB |
| Dimensioni L x P x H | 850 (L) × 1405 (P) × 1130 (H) mm |
| Il peso | ca. 420 kg |
|
(*1) Ad esempio, quando lo spessore e la deformazione di un PCB sono 1 mm, il gioco superiore è 38 mm e il gioco inferiore è 40 mm dalla superficie del PCB. (*2) Se una dimensione PCB è inferiore a 250x330mm, il tempo di scansione dell'immagine sarà inferiore a questi valori. (*3) Compreso il tempo di scansione dell'immagine. (*4) Quando si sceglie questo optional, la distanza PCB è Superiore: 30 mm, Inferiore: 30 mm. |
|
